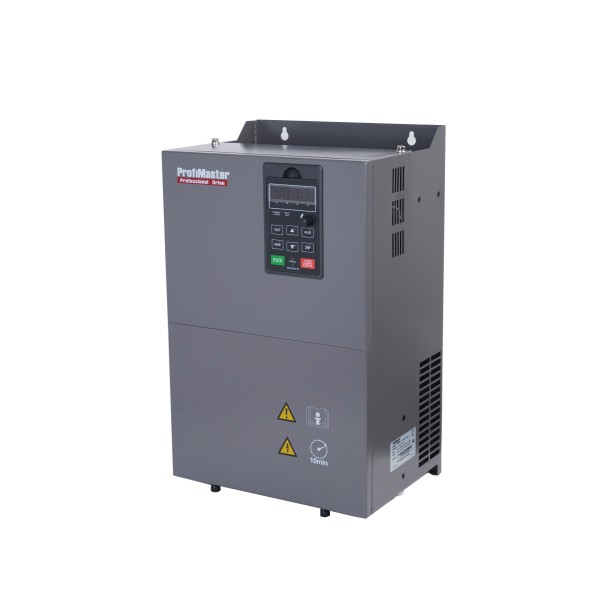

Преобразователь частоты ProfiMaster PM500E-4T-075G/090P-H (75 - 90 кВт)
- Модель:3587
- 101
Цену уточняйте
Есть в наличии
ProfiMaster PM500E – серия универсальных преобразователей частоты, предназначенная для применения с асинхронными и синхронными электродвигателями с энкодерами в промышленности, машиностроении и жилищно-коммунальном хозяйстве.
Данная серия позволяет запускать от трехфазной промышленной сети 380В трёхфазные двигатели 380В с возможностью регулирования частоты их вращения как в скалярном, так и векторном режимах с обратной связью.
Данная серия позволяет запускать от трехфазной промышленной сети 380В трёхфазные двигатели 380В с возможностью регулирования частоты их вращения как в скалярном, так и векторном режимах с обратной связью.
| Характеристики | PM500E-4T-075G/090P-H | |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
150 |
| Насосно-вентиляторный режим работы ПЧ, А: |
176 |
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: | 75 |
| Насосно-вентиляторный режим работы ПЧ, кВт: | 90 | |
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц | |
| Функционал и диспетчеризация | Количество дискретных входов: |
6 (+1 импульсный высокочастотный) |
| Количество аналоговых входов: |
3 |
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором | |
| Количество аналоговых выходов: | 2 (каждый: 0…10В / 0…20мА) | |
| Встроенные интерфейсы связи: | Modbus RTU, RS 485 | |
| Встроенные функции: | см руководство пользователя | |
| Встроенное тормозное устройство: | - | |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) | |
| Весогабаритные характеристики | Ширина, мм |
310 |
| Высота, мм | 620 | |
| Глубина, мм | 280 | |
| Вес, кг | 26 | |
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 | |
| Относительная влажность: | 5 … 95%, без конденсации | |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номиналь-ные характеристики снижаются на 1% на каждые 100 м) | |
| Степень защиты ПЧ: | IP20 | |
| Степень защиты панели управления: | IP20 | |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 | |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором / с фазным ротором, трехфазные синхронные электродвигатели с постоянными магнитами | |
| Панель управления | Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45 | |
| Монтаж | Настенный | |
Документы для скачивания
Краткий каталог PM500A (E)Сертификаты
Декларация соответствия| Мощность, насосный режим ПЧ (120% перегрузки не дольше 60 сек), | 90 |
| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 6 | 75 |
| Номинальная мощность, кВт, Нормальный режим | 90 |
| Номинальный ток, А, Нормальный режим | 176 |
| ПЧ. Напряжение питания и выходное | Вход 3ф 380 В. Выход 3ф 380 B |
| ПЧ. Режим работы или тип | общепромышленный / вентиляторный |
| Ток, насосный режим работы ПЧ (120% перегрузки не дольше 60 сек) | 176 |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше | 150 |
