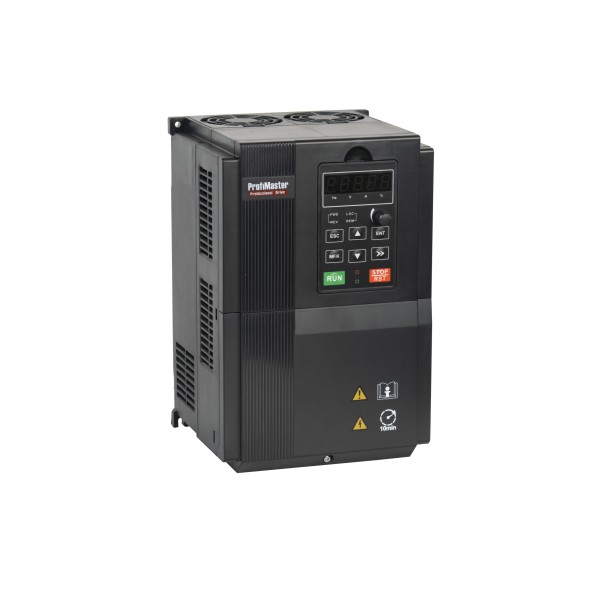

Преобразователь частоты ProfiMaster PM500E-4T-018G/022PB-H (18,5 - 22 кВт)

ProfiMaster PM500E – серия универсальных преобразователей частоты, предназначенная для применения с асинхронными и синхронными электродвигателями с энкодерами в промышленности, машиностроении и жилищно-коммунальном хозяйстве.
Данная серия позволяет запускать от трехфазной промышленной сети 380В трёхфазные двигатели 380В с возможностью регулирования частоты их вращения как в скалярном, так и векторном режимах с обратной связью.

Характеристики		PM500E-4T-018G/022PB-H
Режим работы	Тип применения	Общепромышленный / насосно-вентиляторный
Ток	Общепромышленный режим работы ПЧ, А:	37
	Насосно-вентиляторный режим работы ПЧ, А:	45
Напряжение	Напряжение питания и выходное, В:	Вх: 3ф 380; Вых: 3ф 380;
	Диапазон отклонения напряжения питания, %:	-15%…+30%
Мощность	Общепромышленный режим работы ПЧ, кВт:	18,5
	Насосно-вентиляторный режим работы ПЧ, кВт:	22
Управление	Алгоритм управления:	Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости
	Максимальная выходная частота, Гц:	0…600 Гц с шагом 0,01 Гц
Функционал и диспетчеризация	Количество дискретных входов:	6 (+1 импульсный высокочастотный)
	Количество аналоговых входов:	3
	Количество дискретных выходов:	2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором
	Количество аналоговых выходов:	2 (каждый: 0…10В / 0…20мА)
	Встроенные интерфейсы связи:	Modbus RTU, RS 485
	Встроенные функции:	см руководство пользователя
	Встроенное тормозное устройство:	Тормозной транзистор
Перегрузочная способность	Общепромышленный режим	150% значения номинального тока в течение 1 минуты (G)
	Насосный режим	120% значения номинального тока в течение 1 минуты (P)
Весогабаритные характеристики	Ширина, мм	198
	Высота, мм	300
	Глубина, мм	185
	Вес, кг	6,2
Условия эксплуатации	Температура эксплуатации, °C:	-10…+40
	Температура хранения °C:	-20…+70
	Относительная влажность:	5 … 95%, без конденсации
	Максимальная высота над уровнем моря, м:	2000 (При высоте над уровнем моря более 100 м номиналь-ные характеристики снижаются на 1% на каждые 100 м)
	Степень защиты ПЧ:	IP20
	Степень защиты панели управления:	IP20
Другие характеристики	Частота коммутации, кГц	0,7…16
	Диапазон времени разгона, с:	0…6000
	Типы двигателей:	Трёхфазные асинхронные электродвигатели с КЗ ротором / с фазным ротором, трехфазные синхронные электродвигатели с постоянными магнитами
	Панель управления	Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45
	Монтаж	Настенный
