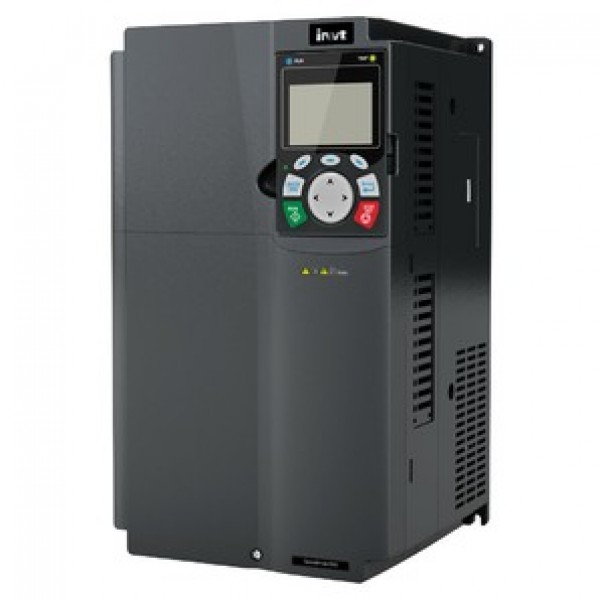

Преобразователь частоты INVT GD350A-7R5G/011P-4
- Модель:5383
- 101
Цену уточняйте
Есть в наличии
| Характеристики | GD350A-7R5G/011P-4 | |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
18,5 |
| Насосно-вентиляторный режим работы ПЧ, А: |
23 |
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+10% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: |
7,5 |
| Насосно-вентиляторный режим работы ПЧ, кВт: |
11 |
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости |
| Максимальная выходная частота, Гц: | 400 | |
| Функционал и диспетчеризация | Количество дискретных входов: | 4 (1 кГц, 3,3 кОм) + 2 высокочастотных (50 кГц) |
| Количество аналоговых входов: |
1 многофункциональный (0…10В/0…20мА) + 1 по напряжению (-10В…+10В) |
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором | |
| Количество аналоговых выходов: | 1 универсальный (0…10В/0…20мА) | |
| Встроенные интерфейсы связи: | RS485 (Modbus RTU) | |
| Встроенные функции: | см руководство пользователя | |
| Встроенное тормозное устройство: |
Тормозной транзистор |
|
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) | |
| Весогабаритные характеристики | Ширина, мм |
146 |
| Высота, мм |
256 |
|
| Глубина, мм |
192 |
|
| Вес, кг |
3 |
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+50 (при температуре окружающей среды выше 40°C необходимо снижение номинального тока ПЧ на 1% при каждом повышении температуры на 1°C) |
| Температура хранения °C: | -40…+70 | |
| Относительная влажность: | 90%, без конденсации | |
| Максимальная высота над уровнем моря, м: | 3000 (При высоте над уровнем моря более 1000 м требуется снижение номинальных характеристик ПЧ на 1% каждые 100 м) | |
| Степень защиты ПЧ: | IP20 | |
| Степень защиты панели управления: | IP20 | |
| Другие характеристики | Частота коммутации, кГц | 1,2…15 |
| Диапазон времени разгона, с: | 0…3600 | |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором, трехфазные синхронные электродвигатели с постоянными магнитами | |
| Панель управления |
Выносная, расстояние до 20 м, соединение с ПЧ кабелем со стандартным патч-кордом RJ-45 |
|
| Монтаж |
Настенный / Фланцевый |
|
| Мощность, насосный режим ПЧ (120% перегрузки не дольше 60 сек), | 11 |
| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 6 | 7.5 |
| ПЧ. Напряжение питания и выходное | Вход 3ф 380 В. Выход 3ф 380 B |
| ПЧ. Режим работы или тип | общепромышленный |
| Ток, насосный режим работы ПЧ (120% перегрузки не дольше 60 сек) | 23 |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше | 18.5 |
