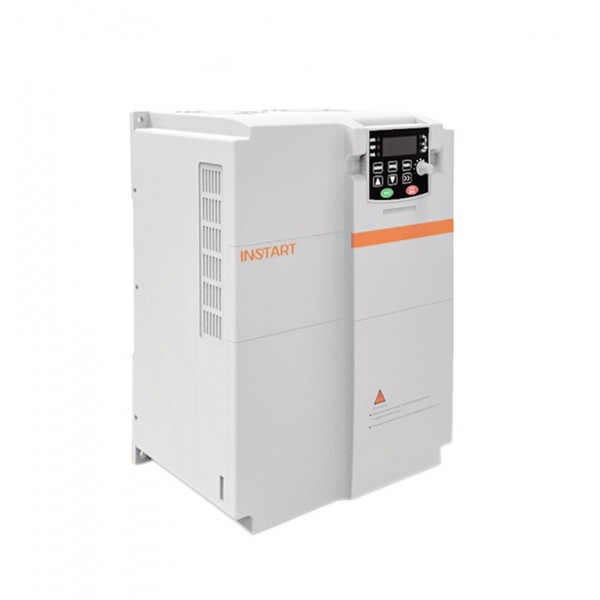

Преобразователь частоты INSTART MCI-G18.5/P22-4B
- Модель:4920
- 101
Цену уточняйте
Есть в наличии
| Характеристики | MCI-G18.5/P22-4B | |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
37 |
| Насосно-вентиляторный режим работы ПЧ, А: |
45 |
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+15% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: |
18,5 |
| Насосно-вентиляторный режим работы ПЧ, кВт: |
22 |
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи |
| Максимальная выходная частота, Гц: | 3200 | |
| Функционал и диспетчеризация | Количество дискретных входов: | 5 |
| Количество аналоговых входов: |
1 (1кОм, 0,5 Вт) + 1 (0…10В/0…20мА) |
|
| Количество дискретных выходов: | 1 настраиваемый релейный с перекидным контактом | |
| Количество аналоговых выходов: | 1 (0…10В/0…20мА) | |
| Встроенные интерфейсы связи: | RS485 (Modbus RTU) | |
| Встроенные функции: | см руководство пользователя | |
| Встроенное тормозное устройство: |
Тормозной транзистор |
|
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим |
120% значения номинального тока в течение 1 минуты (P) |
|
| Весогабаритные характеристики | Ширина, мм |
260 |
| Высота, мм |
340 |
|
| Глубина, мм |
223 |
|
| Вес, кг |
10 |
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+65 | |
| Относительная влажность: | 90%, без конденсации | |
| Максимальная высота над уровнем моря, м: |
1000 м без снижения технических характеристик, в случае установки ПЧ на высоте более 1000 м над уровнем моря требуется выбирать устройство с запасом по мощности в 1,5% при увеличении высоты установки на каждые 100м |
|
| Степень защиты ПЧ: | IP20 | |
| Степень защиты панели управления: | IP20 | |
| Другие характеристики | Частота коммутации, кГц |
0,5…16 |
| Диапазон времени разгона, с: | 0…6500 | |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором | |
| Панель управления |
Выносная, соединение с ПЧ с помощью кабеля со стандартным патчкордом RJ45, расстояние до 10м |
|
| Монтаж |
Настенный |
|
Документы для скачивания
Каталог серии MCI , Руководство пользователя серия MCIСертификаты
Сертификат соответствия| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 6 | 18,5 |
| Номинальная мощность, кВт, Нормальный режим | 18,5 |
| Номинальный ток, А, Нормальный режим | 45 |
| ПЧ. Напряжение питания и выходное | Вход 3ф 380 В. Выход 3ф 380 B |
| ПЧ. Режим работы или тип | общепромышленный |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше | 45 |
