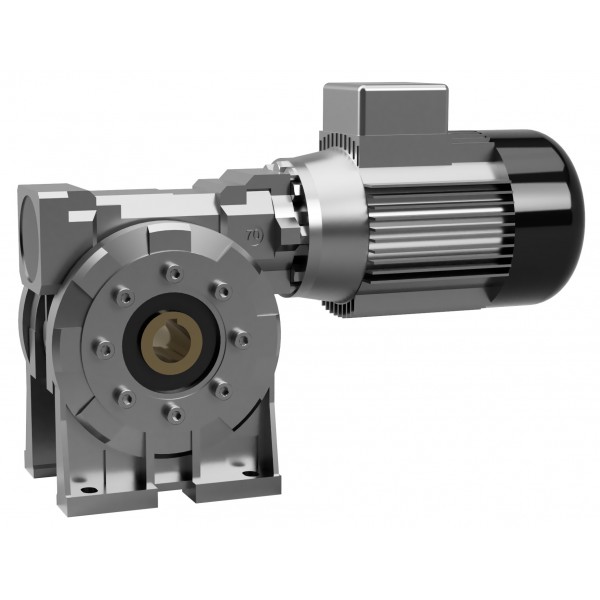

Червячный мотор-редуктор серии 7МЧ-М 70
- Модель:3917
- 101
Цену уточняйте
Есть в наличии
Одноступенчатые червячные мотор-редукторы серии 7МЧ-М изготавливаются в России из высококачественных материалов и сочетают в себе преимущества европейского качества и российской сборки.
Редукторы с червячной передачей комплектуются накладными лапами, фланцами (входными и выходными), выступающими валами. Синтетическое масло рассчитано на весь срок службы редуктора. Также можно дополнительно заказать комплекты фланцев, накладных лап, выходных валов, реактивные штанги и т.д.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7МЧ-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
Редукторы с червячной передачей комплектуются накладными лапами, фланцами (входными и выходными), выступающими валами. Синтетическое масло рассчитано на весь срок службы редуктора. Также можно дополнительно заказать комплекты фланцев, накладных лап, выходных валов, реактивные штанги и т.д.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7МЧ-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
| Тип | n2, мин-1 | i | M2, Нм | FS | кг | Мощность |
| 7МЧ-М-70 | 14 | 100 | 130 | 1,0 | 15 | 0,37 кВт |
| 7МЧ-М-70 | 20 | 70 | 155 | 1,1 | 18 | 0,55 кВт |
| 7МЧ-М-70 | 18 | 80 | 168 | 1,0 | 18 | |
| 7МЧ-М-70 | 29 | 49 | 168 | 1,1 | 19 | 0,75 кВт |
| 7МЧ-М-70 | 25 | 56 | 183 | 1,0 | 19 | |
| 7МЧ-М-70 | 50 | 28 | 158 | 1,4 | 21 | 1,1 кВт |
| 7МЧ-М-70 | 35 | 40 | 213 | 1,1 | 21 | |
| 7МЧ-М-70 | 70 | 20 | 166 | 1,2 | 23 | 1,5 кВт |
| 7МЧ-М-70 | 50 | 28 | 215 | 1,0 | 23 | |
| 7МЧ-М-70 | 280 | 5 | 92 | 1,9 | 28 | 2,2 кВт |
| 7МЧ-М-70 | 200 | 7 | 92 | 1,8 | 28 | |
| 7МЧ-М-70 | 140 | 10 | 129 | 1,4 | 28 | |
| 7МЧ-М-70 | 93 | 15 | 187 | 1,0 | 28 | |
| 7МЧ-М-70 | 280 | 5 | 91 | 1,9 | 30 | 3 кВт |
| 7МЧ-М-70 | 200 | 7 | 126 | 1,3 | 30 | |
| 7МЧ-М-70 | 140 | 10 | 176 | 1,0 | 30 |
Документы для скачивания
Полный технический каталог , Инструкция по эксплуатацииСертификаты
Декларация соответствия Таможенного Союза| Диапазон мощностей | 0.06-15 кВт |
| Диапазон передаточных чисел Основной | 5-100 |
| Передаваемый момент | 1680 Нм |
| Перечень опций | Ограничитель движения SL,Ограничитель момента TL, Разблокировка червячного колеса ASR |
